でかっ(黒■が10cm角)

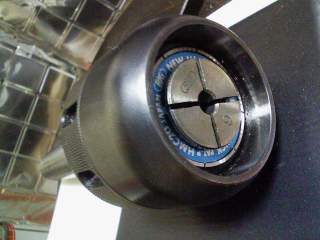

コレット装填

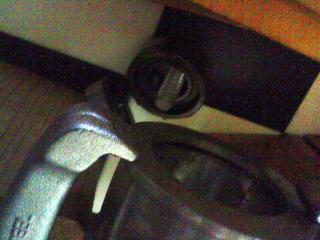

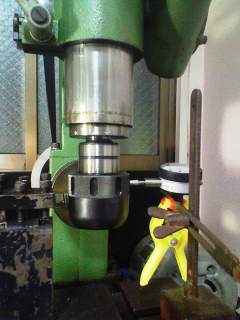

チャックはめて軸を目一杯下げたらこんな感じ。

ミリングチャック、X2フライス盤の付属品のでもいいやと思いながらネットを漁っていたら、手が届く価格で国内メーカー製のほぼ新品を見つける事が出来たので購入、今日到着しました。 モールステーパー(以後MT)3番用で20mm径のストレートコレット使う奴、画像で見たよりかなり大きい。学校でに精密ボール盤代わり（！）に置いてあるプロクソンのFF230を時々使ってるので余計びっくりでした。宣伝じゃないですがFF230は小さいながらよく出来てると思うので、大きな機械みたいにガリガリゴリゴリは無理ですが、小さいことを意識して扱えば鉄でもきれいに削れます。アルミ加工ならすごく静か。
さて、チャックと軸を強く固定するために、チャックお尻のねじ穴へ軸のてっぺんからねじ棒(引きねじ)を挿し込んで引きとめることになっているのを思い出し、バイト帰りに使えそうな長ボルトを買って来てみたら、8cmくらい長すぎと丁度届かずで両方ハズレでした。
旋盤の軸にもMT3番の穴があるので、このチャックをつけてみても面白そうです。
(2008/07/26)

　

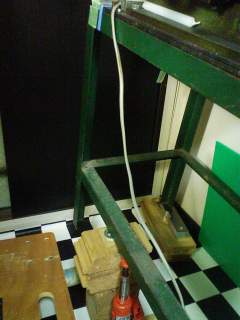

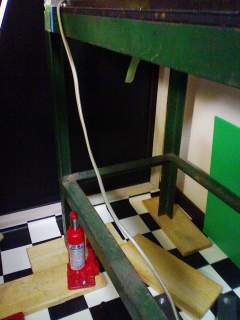

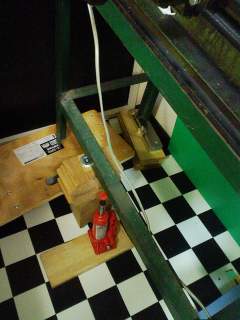

台車引出し中　　　　　　　台車引出し完了

無事に着地、微調整中。ずいぶんすっきりしました。

ずっとはかせてたコロというか平台車を外してしまいました。この機械の荷降ろしのときは単管でスタンド作ってレバーブロックで降ろしたんですが、その前夜に部屋の入口付近で試し組みをしました。そのときと同じようにしてやればできるのだけど、狭くてスタンドの足が邪魔になるので、ジャッキで架台押し上げて台車を引き出し、そのままじわじわ降ろしていくことにしました。作業は出来るだけ旋盤が倒れても安全な方向から手を伸ばし、架台をわずかでも手前側に傾けないために目安として手近に有ったろうそくをベッド下に置いてみました。 床はフローリング汚さないようにクッションフロアー敷いてるのですが、安かったので10cm角の市松模様のにしてみたら、ゆがんだところが目立って微妙でした。
(2008/07/24)

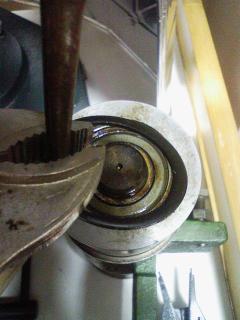

軸の止め輪はすぐ取れて、プーリーの止め輪(42mm)が固着してたのをどうにか外して、ギアプラーをプーリーにかけて軸から引っこ抜いて、

プーリーを軽く暖めて、ベアリングにはワッシャーをかぶせ、プーラーのねじを受けるためにボルトを入れてベアリングを押し出しました。
新しいベアリングをプーリーにはめて、軸への取り付けは圧入でいいのだろうけど、プレスが用意できないし、プーラーで圧入するのに使える引っ掛かりも無いので焼きばめに。内輪に薄くグリス塗ってから、ハンドバーナーで軽く炙って一発目、完全に入らず失敗、軸が温まる前に急いで抜いて2回目。軸は根元がほんのわずか太いようなので氷で冷し、ベアリングの方はかるく暖めてやったので、スポンと気持ちよくはまりました。だけども内外2つあるベアリングの外側のが浮いていたので、内側のベアリングとプーリーが抜けなくなっているのを確かめてからワッシャーやら金属片やら重ねた奴にプーラーのねじをあてて、内輪を慎重に押し込んでできあがり。 よく考えてみればプーリー側は緩みはめ(?)で接着剤止めだったから、一個ずつはめていけばよかったです？　ともかく手で回してみると正常なほうと同じようにスムーズに回るようになり、機械に戻して試運転すると最高速がだいぶ静かになりました。最低速もちょっと静かになって古い洗濯機並(?)

それとこの機械のフライス機能を使うには少なくともミリングチャックが要るわけですが、軸がモールステーパーの3番のものは一番安い中国製のテーパーコレットの、中国製(?)のERコレット使うの、韓国製で国内メーカーへOEM供給と謳われてるストレートコレット使うのが手に入れやすいみたいですが、前者と後2者じゃ出来が違うからか結構値段が違う…
旋盤の部分は現行機種なので純正付属品を扱ってるネットショップがあるけど、国産なだけあって値段も相応でした。(2008/07/14-16)

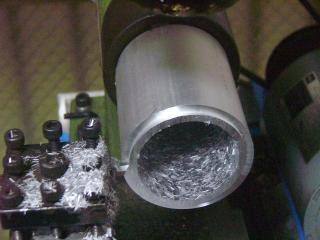

試し削りその2、外径70mm長さ80mm強のアルミパイプ(たしか5056)を目視でだいたい側面が振れないようにチャックに取り付けて、前と同じバイトで回転は3段変速の2段目(1000rpmくらい)にして4mm強の切り込み、3mm角のバイトを10mm位突き出しているからビビッてるけどそれなりに削れてます。ちなみに回転数は約600,1000,1800の3段です。
(2008/06/30)

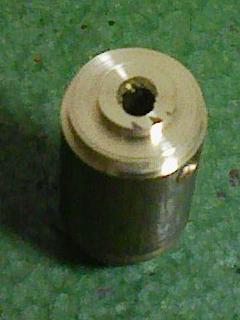

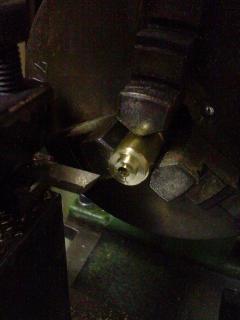

真鍮の棒きれを試し削り。バイトは丁度いい大きさのが中古で買った超硬のちびた奴(樹脂かアルミ用っぽい?)しかないので、おもちゃの奴の予備（ハイス）を機械に付いてきた鉄板の切れ端とかで適当に高さ合わせて使いました。これくらいの真鍮棒はおもちゃでもそれなりに削れましたが、出力数十倍剛性や重さは数百倍は違うだけあって、いとも簡単に削れてしまいました。

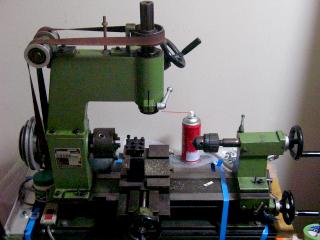

あ、こんな機械です。左上のほうに写ってる様に、平ベルトを折り曲げいかにも「動力伝えてます」って感じです。結構古い個体ですが、これの旋盤だけの奴はいまだに(?)現行機種みたいです。置き場所は決まってるけど、部屋の整理のために架台にコロをはかせてビニールシートかぶせたフローリングに置いてる状態なので、輸送中のズレ止めに巻いてあった青いバンドをつけたままにしています。
若干五月蝿いのは覚悟していたら、ACアダプターつき直流モーター駆動の安物裁縫ミシンより五月蝿いなって感じで思ったほどじゃなかったんですが、なんかもう少し静かに回りそうなもんです。平ベルト途中で張力調整もかねて折り曲げてある部分のベアリングが片方寿命来てるっぽいからかえると良くなるかな?それとベルトカバー、相当張力かかってる上に回転させれば1800回転で10kgf-cmからのトルクが伝わるから、巻き込まれたら大変。
(2008/06/26)

この間ベルトが原因じゃないかって書いたんですが、モーターのほうが原因でした｡

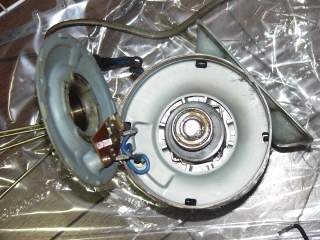

ベルトを外して回してみたら確かに自力で回り出しはするのだけど、立ち上がりが弱弱しい。ベルトかけたらそれだけで回らなくなる、うなってる音がやたら大きい、助走付けたらその方向へ回り続ける。これはモーターのほうがおかしいですねってことで、モーターを下ろして単独で始動させると気まぐれな動きをしました。こうなると始動装置がおかしいのが明確なので、お尻のふたを取ってみたら、始動装置のスイッチ(写真の中央左より、ふたにくっついている茶色の部品)端子に切り粉がくっついていました。さらに、始動スイッチの接点が煤けていた様なので、磨いてからふたを閉めました。そしてスイッチオン、元気よく回りだしてくれたので、旋盤に戻してベルトを最高速(始動が一番厳しい)にセットしてスイッチオン!　景気よく回りだしました。接点部分で済んだので良かったですが、軸に付いているスイッチ駆動機構の故障だと面倒になるところでした。
これでとりあえず旋盤としてつかえるのですが、フライス機能を使うにはエンドミル用のチャックと平行台が必要です｡
いろいろメーカーのサイトに書いてありますが、単相誘導モーターは自力で始動できず、何らかのきっかけで回転がはじまればその方向へ回転を続ける性質があります。このモーターでは、回転用のコイルとは別に回転のきっかけを与える始動装置として専用のコイル(補助コイル)をもっていて、回転数が上がると自動的に補助コイルのスイッチが切れ、回転を続けるような仕掛けがついてます。
(2008/06/24)

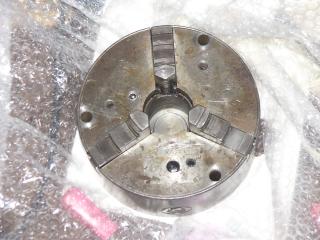

しばらくぶりに作業といってもこの間の更新以来散らかしたままでした。 円テーブルといっしょに手に入れた旋盤チャックを汚れたまま放置していて片付けられないので、 掃除しました。大体の部品は外れたんですが、3つの爪を動かす渦巻の溝がある板の外し方がよく分からなかったので、そのまま掃除しました。 中心を止め輪みたいな物で止めていたみたいですが。 表側はいくつかあけられてる穴に詰め物がしてあったのとか、渦巻の溝に詰まった切り粉とかを丁寧に取り除いき、 グリースをやって、穴はテープでふさいでみました。
この直径16cmくらいあって無駄に大きいチャックは万力としてつかうことになります。

ところで、そろそろトップページのカウンターが70000なりそうなので、なんかちょっと違うことしてみたいなとか思ってます。
(2008/06/05)

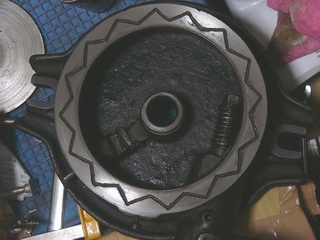

台の部分、中身はシンプルです。滑り面のジグザグに切られた油溝が特徴的です。中心軸は結構細い平行軸っぽいです。右のほうにウォームが見えてます。

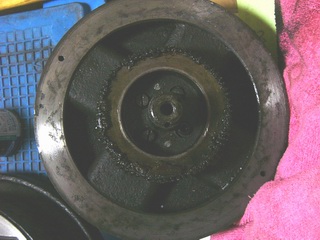

テーブルの裏側、写真じゃ判りにくいですが歯車の止めネジが右下の一本だけキャップボルト(ほかはマイナス)になってます。何度か分解整備するうちに一本なにかあったんでしょう。ハンドルが或る所で重くなったのは歯車の心ズレが原因かもしれません。回転のロックは、中心軸を押さえネジで止める方法なので、わずかでもガタがあると、テーブル縁の方ではガタが拡大されて精度が出にくかったのではないかと思います。ふちのほうには小さな穴があいていて、台の油溝に合わせるとグリースをある程度一度に注せたりしそうです。中心の穴はネジが切ってあります。

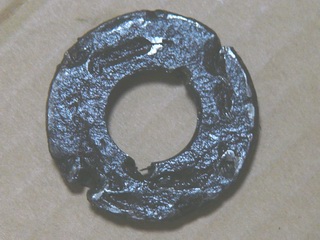

台の底で中心軸を止めている丸ナットはずいぶんぼろぼろです。緩めるのに苦労しました。

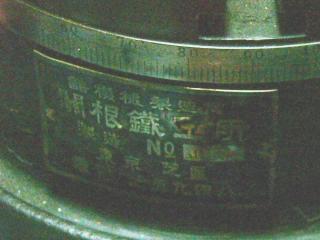

思ったより年季入っていて、真っ黒で読めない銘板を磨いてびっくり。

-------------------------
　　　諸機械製造業
　　關　根　鐵　工　所
　　　製造　　NO 137
　　　　東京　芝區
　 　電話　芝五九四八
-------------------------

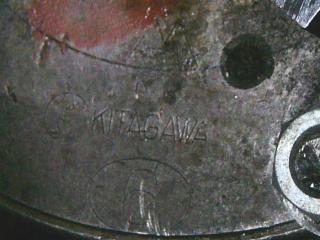

6型のチャックは北川鉄工所、タワークレーンとかも作っているあのキタガワですね。

なんか長くなってたのでページ分けました。
(2008/05/10)

カーボディ、この間みたいにボール盤にクロステーブルとエンドミル付けて削りだしました。これだけ厚い板はボール盤でやる限り、肩削りでは機械に負担かけるだけでいつまでたっても終らないので、ケガキ線に沿って2-3mm間隔位でエンドミルを突いていって、残ったでこぼこを削り落とす事にしました。
ドリルを使って板金に大きな角穴あけるときと似たような要領ですね。エンドミルなので残ったでこぼこはそのまま横に動かして削っちゃいます。
だけど短いエンドミルしか持っておらず、一番刃が長い5mmのやつでさえ15mmでぎりぎりだったのと、材料を直にテーブルに固定したので、底を1mmくらい残して削りました。

ボール盤はここまでずいぶん頑張ってくれたのでそろそろオーバーホールしたいですね。

底の削り残しは金切りばさみで落とせるだけ落として、残ってしまった部分を回転やすりで整えて、側面をきれいに磨いて終わり、実はちょっと削りすぎているのはここだけの秘密です。
次は真ん中に直径45mmの円が入るくらいの穴と旋回テーブル外側の18本あるネジを通す穴、そしてアクスルを付けるためのブラケット部分です。そこまで進めば旋回テーブルを組んで負荷をかけてみます。
(2008/05/03)

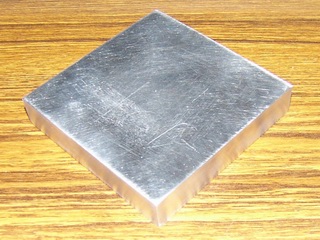

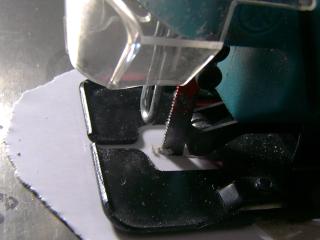

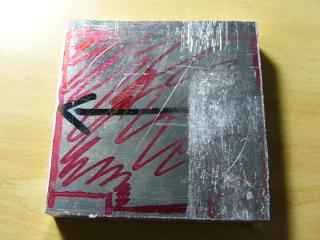

カーボディの切り出し、ジグソー使ってA4判くらいの大きさの15mmアルミ板(5052)から80mm四方位の板を切り出したところです。
ステンレス用の刃(24山？でアサリが大きいの)使って最初油ちょっとやるだけで切っていたら、なかなか進まない上にジグソーの定盤と板の間に切りくず噛み込んで、表面傷だらけになってしまいました。

途中からは板と定盤の間に厚紙1枚挟んで、その上から油をやりながら切ったところ、傷を付けずにスムーズに切れました。厚紙は板にも機械にも固定せず、摩擦と振動で適当に滑るようにしたのですが、このおかげで刃に溜まった切りくずの排除と給油がうまく行われたようです。 速度ダイヤル(目盛5段階)を「2」くらいにして切ったのであんまり速くないですが、毎秒1mmくらいは進んでたような気がします。もう少し速度上げても大丈夫そうでした。
写真は作業中撮り忘れたのであとで撮りました。(2008/04/29)

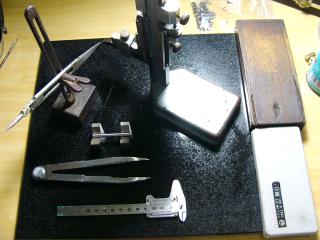

ちょと前までろくに道具もなかったので、必要に応じて引っ張り出していたケガキ道具を常に置いておけるようにしました。黒いのは定盤代わりの石の板(磨いてあるのでほぼ平ら)で、そして適当に並べてみた道具は左上にニョキッと立っているものから時計回りにトースカン(200mm)、ハイトゲージ(300mm)、ケースに入った外側マイクロメーター2つ(25-50mmと0-25mm)、ノギス(100mm)、コンパス(150mm)、そしてミニサイズのヤゲン台(約30mm)２つです。
本式の石定盤は斑レイ岩を磨いたもののようですが、写真の石は花コウ岩(御影石)の中でも密度が高い品種らしいです。適当にやってる分には平らで十分硬くて手入れが楽そうならなんでもいいわけで。
(2008/04/26)

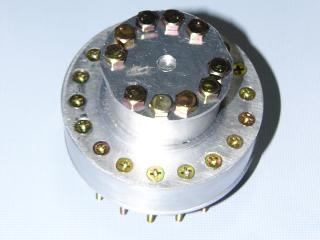

皿もみしてから仮組み、外側のフランジの内径が小さすぎて、内側のフランジが丁度入らない事が発覚しました。

直径にして2mmほど穴を広げてもいちど仮組みです。一箇所皿穴を深くしすぎたりしましたが、ねじが割ときれいに並んだので形はうまく出来たと思います。
ここに皿ネジはちょっと心配だけど、載荷してみて壊れたらそのときで。フランジがちぎれるか、ネジが飛ぶか、はたまたベアリングが割れるか…?

歯車もついでに加工して、いっしょに置いてみると、大体こんな感じになります。
(2008/04/21-22)

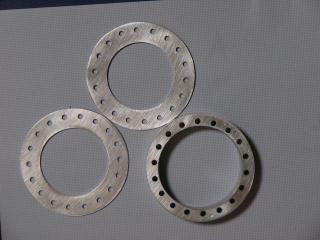

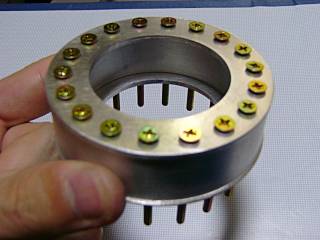

外側のパーツ、左から2つはフランジ、右の影が出てるのが外筒です。
M3のネジを入れる穴、しくじったら面倒なので、3.5のドリル使って今までの2倍(？)慎重に穴あけました。
所々ずれちゃいましたが、こないだよりきれいに出来たと思います。今回は一枚ずつあけてます。

まだ皿穴をつけてませんがネジを試しに通してみると穴同士のずれは少なく、大きめの穴のおかげもあって今回は一発でうまくいきました。
ここまで来たらそろそろカーボディーや旋回体の取り付け部分の話もしたいのですが、カーボディは15mmのアルミ板で済ませる予定なのでともかく、旋回体がつく内側のほうは着脱可能にしたいのだけど、構造がまだ決まってません。でもここまでで出来たのに合わせて作ればいいわけです。
(2008/04/20)

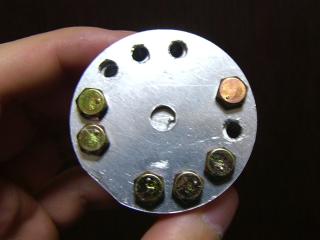

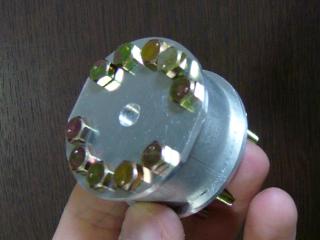

6日にボール盤のテーブル調整してから内側のパーツの穴あけしたんですが、板の方の穴あけでヘタクソやってしまってかなり穴がずれちゃいました。
これはやり直しのレベルですが

作り直しは面倒なので、穴を正しい方向にヤスリで広げてなんとか組み立てられそうです。
あと旋回歯車の厚み分のスペーサー数枚必要ですがこんどはもう少し大きい穴で。
そして外側のパーツは18本締め、しくじると代えがないのでもっと慎重にやらないといけません。
ボルトはとりあえず手元にあった六角ボルト入れてますが、これでは締めにくいから本組みではキャップボルトにして、ナットは適当に固定させる予定です。
(2008/04/10)

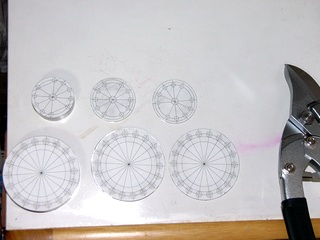

罫書き面倒なのでCADのプリントアウトしたのをペタッと貼り付けて終わり。写真もトリムするの面倒なので写したまま。

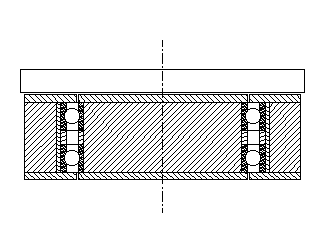

内径54mmのパイプに外径52mmのベアリングを取り付けるためのスリーブと、2個のベアリングの間に入れるスペーサーも切り出し中です。
なんかもう少しいいの作りたくなってきたんですが、これはこれでこのまま作ってしまって、変えたくなったら7070につけちゃいましょう。(2008/04/05)

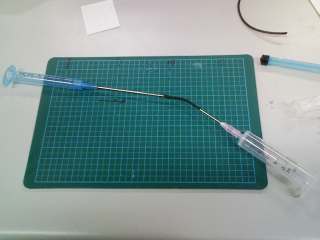

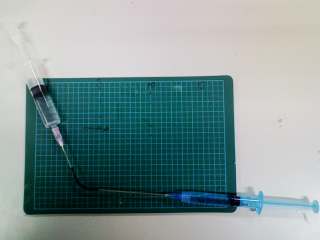

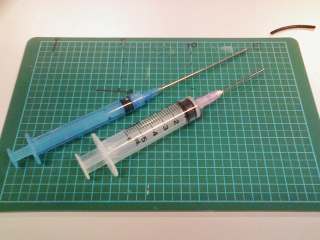

注射器を

チューブでつないで

水入れて
(2008/04/02)
