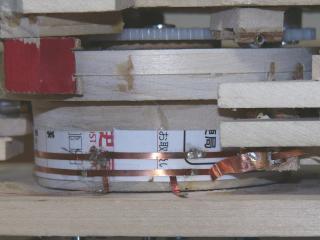

旋回軸の上半分を少しづつ修正していってだいぶ回転が滑らかになってきた所で、スリップリング試しに作ってみました。旋回軸の下のほうに紙切れ巻いて細く切った薄銅板巻いて、紙の巻き始めのところの段差から上のリングの引き出し線をくぐらせて継ぎ目をはんだ付けして…当分下から電気やるかたちで使いますが、これでグルグル回し放題です。
しかし同じ板から集電ブラシ(写真右下に写っているよれよれのヤツ)切り出して付けてみたら少し柔らかすぎたようです。
足回りの駆動にはもう１，２本線が有ったほうがいいですね。(2005/12/06)

旋回用のギアボックスの改造は、旋回歯車を変えて減速比が半分くらいになってしまった分を補うために、今最終段にしている歯車を金属製に変えて途中にもう1段減速してやると丁度いいみたいです。(2005/11/24)

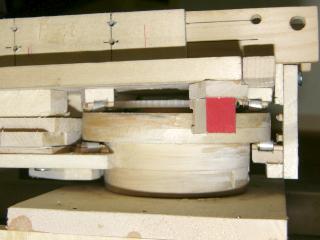

旋回軸の円盤が木目の関係ですこしいびつだったのをこの間の要領で今度は固定を弱めにし、のみを当てて修正し、外周や表裏に接触する部分はローラーにして結構スムーズに回るようになりました。が 遊びを結構取ってあるのと、前端(写真右方)で板が反ってしまっているためやっぱり尻下がりです。なお、前端の部品を外せば簡単に上下分離できます。 (2005/11/22)

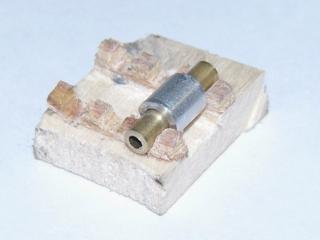

径3mmの真鍮パイプを径5mmのアルミパイプに通してこんな感じにしてみたら、結構頑丈なもんですね。鉄板当てて上から体重かけて体重計の読みで30kgくらいなって来ると滑らなくなったり跡がついたりしてしまいますが。

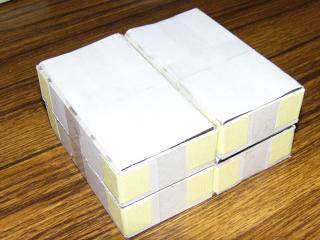

カウンターウェイトにつかう重り。4個で2kg弱。(2005/11/15)

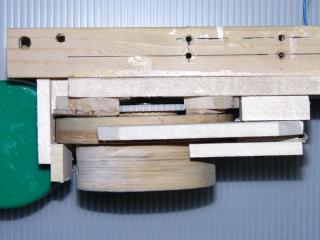

木切れをぺたぺた貼り付けて、とりあえず「原理」だけできました。一応回りますが、外周支えている部分の摩擦が大きすぎました。

それになんだか厚ぼったくなってしまいました。隙間の調整がまずくてなんか右に傾いていますが。
上のほうのなんか縦にならんで穴開いているのは、接着剤止めだった部品をネジ止めに変える予定で穴だけあけておいた名残りです.(2005/11/12)

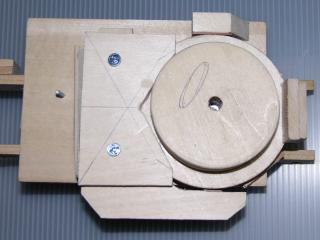

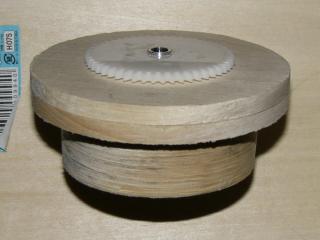

大きなベアリングをどっかにやってしまったので、こんな感じで木の板丸く削って貼り合わせて大き目の歯車をつけることにします。
これの大きい方の円盤の上下面をはさんで本体を支え、外周を軽く押さえてやることで外れずに回るようになります。ちょっと摩擦が大きくなるのと、あまり硬くない材料なので ４kgとかぶら下げるとちょっとうまく回らないかもしれません。

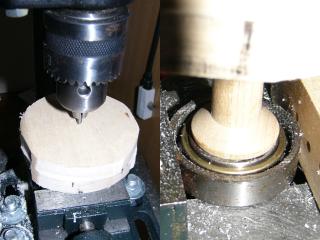

ボール盤のチャックには折ってしまった超硬ドリルの軸部分（(二二二> な形)を咥え、テーブルには古い軸受に手元にあった糸巻きを立ててくっつけたものを置いて心を合わせてから 、粗方丸く整えた板を置き、ドリルの軸を板の中心に刺して押さえ付けて最低速で回転させ、ヤスリを当てて削って出来上がり。
右の写真はドリルをあげた状態で写したもの。しっかりくっついて落ちてくる事はありません。
なお、ここでは先のとがった径３mm程度の細い軸を押し当てて回転させいますが、思った以上にトルクは伝わっています。 ヤスリ等工具当てる時は左手で空中手持ちになります。ある程度速度を落とし、写真では角が残っていますが、加工物は出きるだけ真ん丸にしてから 気をつけて作業しないと工具が弾かれてしまいます。また相当ほこりを撒き散らします。(2005/11/11)

写真をうつそうと思った矢先…新しいの買わないとね。

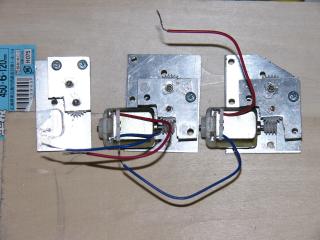

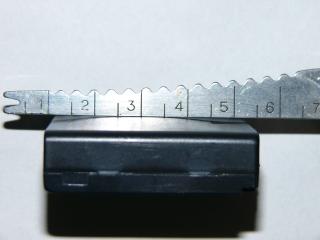

以前作ったギアボックス、あれで動くのだけどもなんか弱い、いつか作り直そうかと思ってはいたので作り直すことに。
本体側の板厚が2mm(前のは1mm)になってずいぶん頑丈になり、スペースにも余裕ができたので、何か取り付けるのもかんたんになってきました。
どこそこ傾いていたりしてますが、2面だけ合わせてまとめて穴あけるつもりで貼り合せたのがずれてしまったので穴の位置自体はきちんと合っています。みてくれはかなり悪いですが。

前の(一番左)より幅も高さも数ミリ大きくなってしまったので、一番前のは角を落として、マストも少し起こさないといけないので、結構伸ばしてやりました。
旋回用のギヤボックスは作り直さず補強して、モジュールの大きな歯車をつけてやりましょう…(2005/11/10)

ボール盤無理矢理旋盤は軸が下向きでやりにくいし、倒すのは重くて面倒、刃物もあてにくく、振動しだすと本体が揺れるだけでなくチャックが軸から抜けてきてちょっと危ない。なによりいちいち工具変えたりするのが不便です。

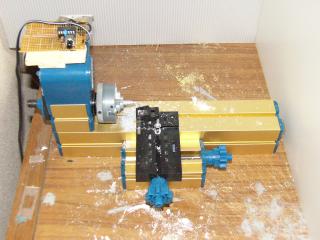

やっぱり横向きがやりやすいですね。ちいさなちいさなオモチャの旋盤にちょっと手を加えて可変速にしてみました。

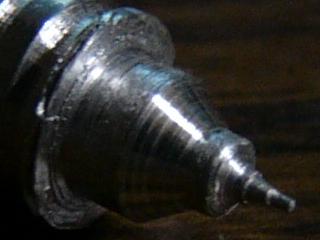

最初からついている刃ではアルミ無理なので、適当に刃をつくって適当に削ってみましたが、先端の形が悪いのと刃のつけ方がよくないので表面がさがさ
そのくせ斜めに動かした所はぴかぴか。
このアルミ棒、随分前にボール盤でゴリゴリやっていた残骸の6mm棒で、
奥の溝はワイヤー鋸をあてて削った跡です

シーブは同じような形で数が多く専用の装置をそのうち作ろうかと思っていたので、100wのモーターだけ準備してあります。 (2005/10/05)

久しぶりにドット絵かいて、「ちいさい」の方で使う予定の奴ですが、ギザギザのままだとか、全部最長構成でジブ角度が近くなって真ん中らへんがごちゃごちゃだとか、ちょっといい加減な所もありますが、
左からHUC-1000-7U（ヒシノ）,KCS-1010（コシハラ）,JCL-015II（北川）,E-24-2(日立),JCC-120N(石川島),OTS-45N(小川),VC-60(松田),KTC-H1540(コシハラ),HUC-450C（ヒシノ）　　(2005/10/01)

どっかで書いた｢自作｣のコンプレッサーは電源用意したりするの面倒なので、 電灯線用の少し可愛らしい格好したのを手に入れました。あんまり汚かったので分解して 塗装落としてモーターの巻線は傷つかないようブラシで丁寧にほこりを落とし、 ボロボロになっていたコードとホースは取り替えて…手が酷く汚れたのでばらした所の 写真はありません。 (2005/05/30)

↓そういえばこの間の地震で揺れが酷かった舞鶴近辺はVCT-30クライミング クレーンかなジブが折れたみたいですね。どこかのブログに写真載っていますが。 http://plaza.rakuten.co.jp/itokoku/diary/200503210000/
KBCのテレビ塔(150m)が先っぽから10mくらい折れ曲がってしまっているのはどうやって取り替えるのかちょっと楽しみ。

こんなのに乗ってて地震に遭ったらすんごい怖そう…
