Archive for the ‘JCL-07175II’ Category

火曜日, 6月 19th, 2012

モーター来ても、制御盤の大きさがSDカード3枚重ね位の大きさだから、電子部品入るかどうか。
厚みは少し増やせますが電波は無理なので赤外線にします。受光器はチップタイプを調達済みです。
送信機はエゾマツのに赤外線LED付けてそのまま使えばいいでしょう。クライミング装置の巻き上げ
モーターは、リモコンで動かす必要はありません。

車の方は、7月納車予定だそうで。走らせてる間にちょこちょこ不具合でてくるでしょう。

金曜日, 6月 15th, 2012

中国の業者に直径6mmのギヤードモーター発注してみました。停止トルク20gf-cm、最大効率時2gf-cm@数百rpmみたいです。JCL-07175のモーターにします。巻き上げはともかく、数kWの起伏や0.2kWしかない旋回にはオーバースケールですが、動けばよしってことで。

金曜日, 10月 28th, 2011

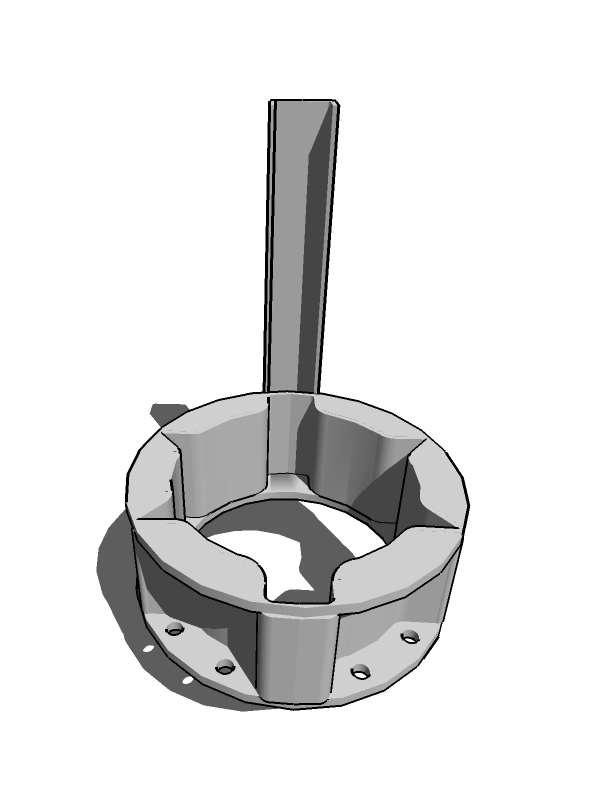

015マスト

015マスト

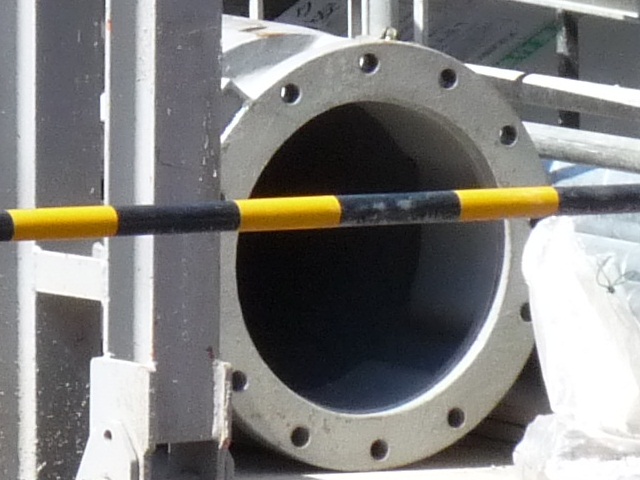

015マストフランジ

015マストフランジ


ちょっとしくじってるけどこんな感じですか。一段凹んだ部分の構造は昔「アングルで突起付けてある」といった感じに書いてたんですが、実物は図みたいな感じで、平たいU字型に曲げた鉄板を一周つなげてあるようです。ボルト穴は12等配じゃなくて、6等配*2でした。

金曜日, 10月 21st, 2011

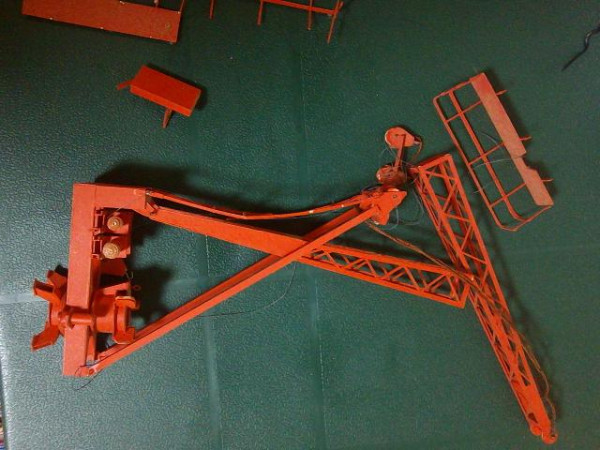

JCL-015II

JCL-015II

ちょうど8年前に完成させて、数年前まで実家で箪笥の上に飾っておいたやつ。なんかの拍子にガラクタ入れに放り込まれてしまって、写真に入っていない中間ジブはぐちゃぐちゃ、足場は外れてしまい、ガイサポートの後ろ脚もひん曲がってしまっていました。面倒くさい旋回フレームとガイサポート頂部が無事なのが幸いです。
救出して箱に入れておいたのを実家から引き揚げてきたので、ジブを作り直して、一回り大きいJCL-022のマストとベースとアダプター作って「JCL-07175II・高自立型」としてリニューアルします。普通の015/07175が自立高さ14mちょい(模型換算35㎝)ですが、高自立では12m伸びて26mちょい(模型換算65㎝)になります。

以前作らなかったクライミング装置とマスト梯子も、必要数追加します。マストはリニューアルのために実家で捨ててしまいましたが、この間東京行ったときにJCL-015IIの逆クライミングを見ることができて、マストの両端とマスト支えのクランプの正しい構造が分かったので、それを盛り込んで作ります。
1/150の07175は、せっかく作ったジブがどこかに行って見つからないので、もう一度やり直しです。

木曜日, 3月 10th, 2011

07175


だいぶ前に作っていた物体が出てきたので、本体の方も作ることにします。ネタは以前作ったJCL-015の焼き直し?で、北川JCL-07175IIを1/150で作ります。前015を1/40で作った時は図面ほとんど作らなかったのですが、数年前に07175仕様にするためにジブだけの図面を作っていたので、そこに本体部分を書き足しました。1/150になるよう調整してコピー紙に印刷して組立てることになります。
どうせなら他のメーカーか、同じ北川でもJCL-021Cのほう作ってみたいけど、021実機見たことないのでこれで作ることにします。
タワークレーン関係は、KCS-1010の3D以外に、マツダVC-60の新型の書きかけがあったような気がします。

土曜日, 4月 17th, 2010

試作

試作


少し薄手のコピー用紙から、なんかラチスな物体が出来てきました。
