クレーンをつくる

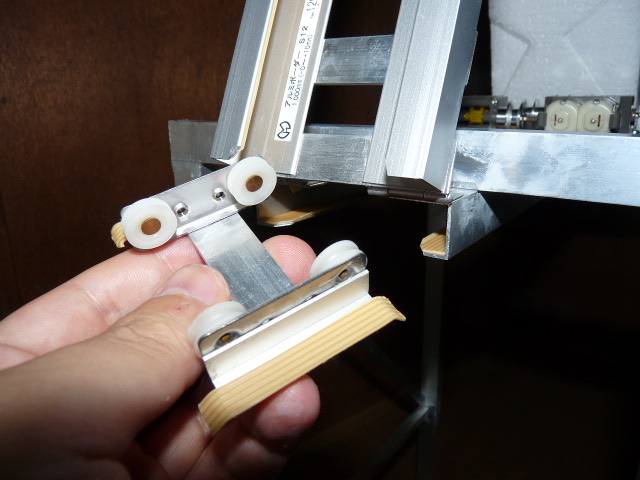

トロリーはジュラコンスペーサーをローラーにして滑らすの面倒なので、敷居スベリを貼っておしまいです。吊具とローピングは実機いろいろ工夫してあるのですが面倒くさいのでシンプルに4本掛けにする予定です。シングルドラムではシーブの摩擦などでスプレッダーが傾きそうな気がします。スプレッダー少し重くするか細い糸が要りそうです。

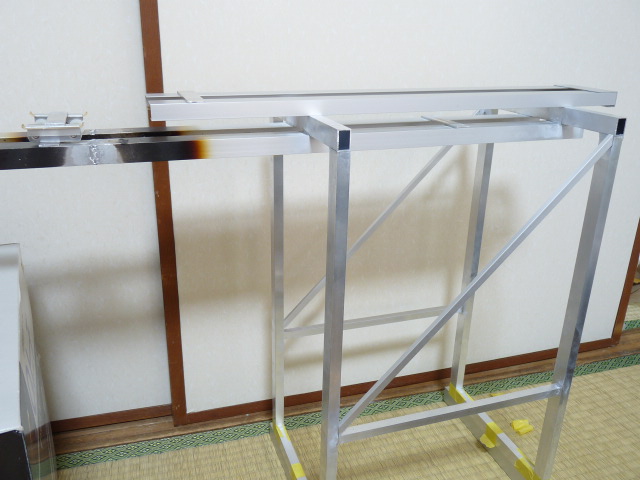

斜め材が入ってブームがつながって、あとはてっぺんの櫓と足元で構造部分は出来上がりです。

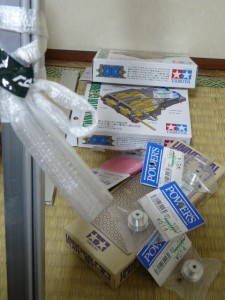

夏休みの工作ならぬ春休みの工作です。春休みとかないですが。最初の写真になんかうつっちゃってますが、タミヤのツインギヤボックス2個とレインボープロダクツのアルミプーリーで巻上横行起伏と走行の4動作やってしまう予定です。

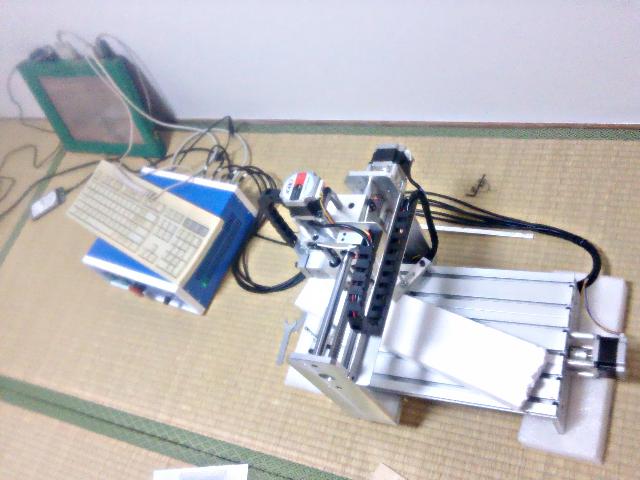

宝の持ち腐れ?小人さん来ました。制御は、10年前に「自作」した、ノートパソコン改造の古いタブレットパソコンをあてがっておきます。中国製買うのだったら、直接中国の業者から買えば、B3大のテーブルの機械が15万円程度(2012/07/25時点)で買えそうですが、Z軸の移動量が60㎜のものがほとんどなので、ちょっとやわになってもZ軸移動量80mmのこれを選びました。あくまでルーターなので、ちまちま削り取っていく感じで、フライスみたいにトルクのあるモーターでがりがり削っていくような剛性は持ち合わせていない分で条件に気を付ける必要がありそうです。
そもそもこの手の機械は直交3軸のロボットにルーター(ミゾキリ)つけただけなので、そこそこのできでよければ機構部分は材料工夫して安く作れます。電源と箱がちょっと高いですが。
フリーの2.5D加工ソフト「削るんです」でまず動かしてみて、それから定番のCNC制御ソフトMach3の体験版でも動かしてみました。
順番逆ですね。 (さらに…)

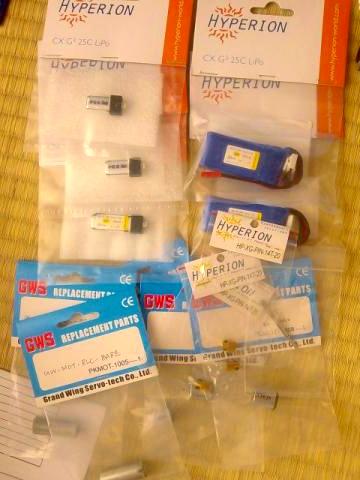

もうすこし買い物しときました。クレーンに使わないものもいっぱいありますが。

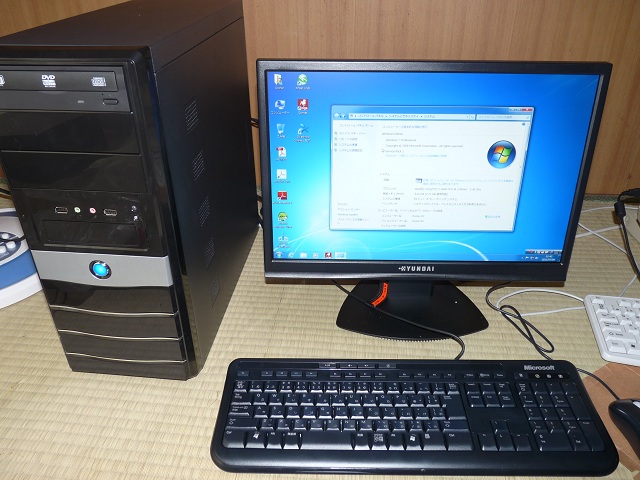

引越し前までメインに使っていたタブレットPCもどきが、改装しつつ9年使ってくたびれ果ててしまったので、市内のアプライドに行って新しいの適当に見繕ってきました。パーツセットで売られているもの、店に組み立て頼んでおいたのが、納品されました。
一緒についてきた中途半端に大きい箱に、インストール用ディスクやらオプションの専用リカバリーディスクと一緒にパーツの元箱やら内袋まで送られてきました。元箱は、保証の問題と、ごみ（?）処分は購入者側でするってことでしょうか。内袋はまだ新しい帯電防止袋だから、カマキリやエゾマツやほかの作りかけの一時保管に再利用できそうです。
箱入りのCPUって相当前にMicroPGA2タイプのMobile Celeronを買ったとき以来ですが、梱包よくなったのか、心理的問題？を解決して小さな箱でよくなったのか、箱は小さくなってるようで。
で、広い台がないので、装置一式たたみの上に広げて、確認とデータ移ししておきました。ゲームやらない限りメモリー増設程度で5年くらい大丈夫だと思います。 ワープロ表計算ごくたまに動画の編集だけなら、職場のCeleron搭載機でも5年は十分もちそうですが。
今まで使っていた、タブレットPCもどきは、タッチパネルのコントローラーがUSB対応で、ドライバーもWindows Vista用のがあるようなので、何かしら入力装置に使えそうです。引っ越してから新しいの買うまでつなぎに使っていた一体型は、電気いじりの道具として使います。

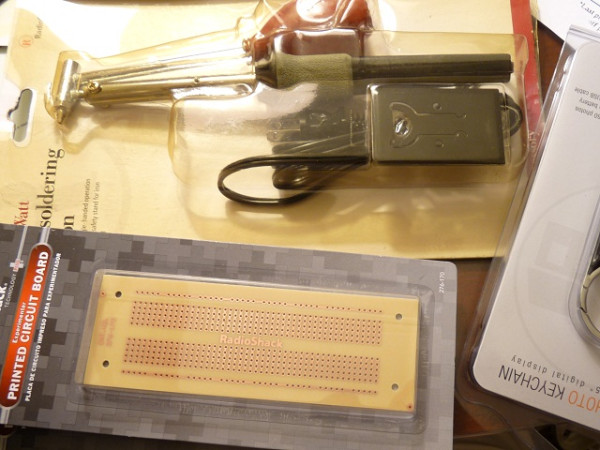

出張中、ラハイナって町に出たときにRadioShack見つけたので、適当に買いものしてきました。ICなども、ブリスターパックで売られていました。福岡の嘉穂無線も、ほとんどの部品が個包装で陳列されてるので似たような感じです。相当長いこと陳列されていたのか、吸い取り器のブリスターはすっかり焼けてぼろぼろでしたが、ポンプのゴム玉はまだしっかりしていました。値段は$14、日本円で1200円ほどでした。
吸い取り器の台紙に45Wと書いてあるけど、日本で使うと電圧の違いで30W程度になってしまいます。鉛フリーハンダはしんどいかも…ばらしてヒーターの長さを2/3にするか、吸い取り器はいじらずステップアップトランスをはさめば、定格どおりになります。

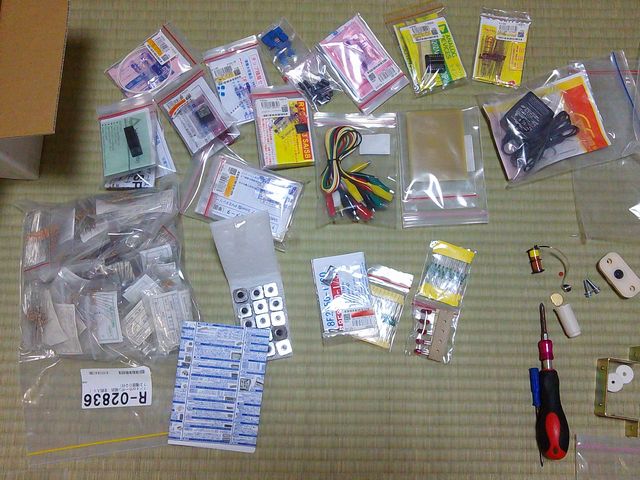

通勤ルートに２軒パーツ屋さんあるのだけど、どっちも微妙だし、いちいち買いに行くのも面倒なので、アナログでも楽しく遊べるように、抵抗の詰め合わせセットなど秋月電子通商さんの通販で買っておきました。

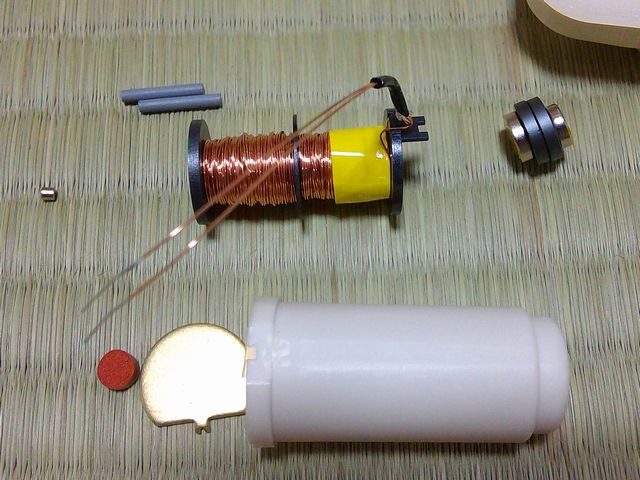

で、「超磁歪材料」を使った、スピーカー製作用のアクチュエーターが気になって、買っていきなりばらしてしまいました。写真左上の灰色っぽい短い棒が磁界の強さによって伸縮する、超磁歪材料で、写真右上と左端中ほどの銀色の粒は音声信号に従ってアクチュエーターを前後両方向に変位させるため、予め磁界(変位)を与える、バイアス用の希土類磁石みたいです。
写真中央のコイル(インピーダンス4Ω)の貫通穴の一端にねじで栓をして、棒の先端がわずかに反対側から出るように調節して、単3電池4本繋いでコイルを駆動してみたら、指先ではっきりわかるくらい動きました。
この手のアクチュエーターは、押すほうで使うんですが、説明書では、押さえつける力(与圧?)は1-2kgfくらいが適正みたいです。変位小さいですが結構力ありそうなので、何かしら使えそうです。
スピーカーに使うのでなければ、周波数低くていい場合があるので、細い線をたくさん巻いたコイルにしてもよさそうです。

作業は出来なくても、買い物だったらどこででも出来るので、部屋を片付ける暇が無くて廃墟みたいな状態に拍車をかけるように物資が運び込まれています。年度変わって引っ越すことになったら、そのついでに整理しようって算段です。
MT2の回転センターが一個、今まで使っていたのは頭が小さく短いので取り回しがいいのですが、短すぎて使いにくい時があるので、ちょっと頭の大きいのいくつか探していたら、先っぽが交換できる便利そうなやつをみつけてしまいました。
デフォ先っぽだけなので、換えの先っぽはどこかで調達してきます。細いのとか穴があいたのとかいろいろあるみたいです。
メーカーは、Trade Markとかいうところ。前から持っている回転センターは電源ボタンのピクトグラムみたいなブランドですが、やはりTrade Mark製だったりします。調べて見ると日本中(世界中？)のいろんな機械工具を作っている、なんだか凄そうなメーカーさんです。「月極」さんの機械工具バージョンみたいなものでしょうか

後は4爪チャックとちょっといいバイスを入手すればもっと楽しくなりそうなのですが、

それとスラストベアリングをベアリング屋さんに発注、フライス主軸のが傷んでいるので、学校の関係の手続き終わったら交換します。等級P5なので、普通のよりちょっとだけ高級品です。

他にもいろいろ、

エゾマツのリモコンに使う押しボタンスイッチ、カメラのシャッターボタンみたいに半押しができる2段動作型と普通の一段の奴を使います。
このままではスイッチ押しにくいので、ボタンをつけてあげることにします。
操作は巻上2段、起伏旋回は1段ずつの予定です。旋回のソフトスタート/ストップ機能までは用意しなくてもいいと思います。旋回ギヤのバックラッシと旋回環の摩擦、ギヤボックスの取り付け部分の柔軟性もあるので。各動作にマイクロリレー入れてカチャカチャ言わすと、よりリアルかも。
